(주)대명티에스는 실링장비 및 검사용 비전시스템을 기술검토, 제조, 납품, 현지 설치 시운전까지 TOTAL 솔루션으로 제공

INSPECTION SYSTEM

Touch Screen Panel 검사 비전 시스템

개요

TSP(Touch Screen Panel) Inspection은 휴대폰에 사용되는 소형 강화유리(인쇄부 포함)의 불량여부를 검사하는 장비임.

특징 및 장점

비전 사양

Cover Glass 및 TSP의 전면 검사 및 측정하는 inline 장비로서 아래와 같은 특성이 있습니다.

측정 : 외형 크기 및 Active 영역측정(W*H) (정도 : 10 ~ 25 ㎛)
외형 검사 : Scratch, 이물, Burr Chipping등 (정도 : 3.6 ~ 8 ㎛)
로고 및 문자 검사(인공지능 s/w 적용)
기능 : Align, review 및 MES data제공
처리속도 : 2.5 초/cell

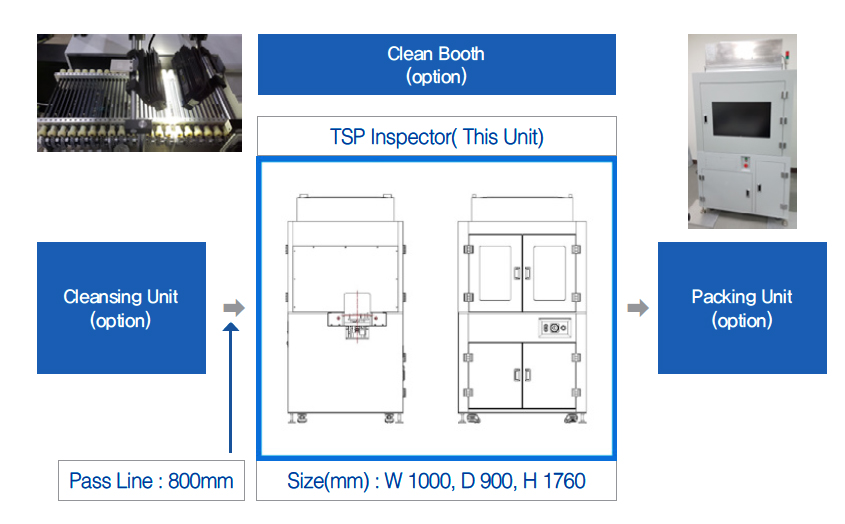

시스템 구성도

LAY-OUT

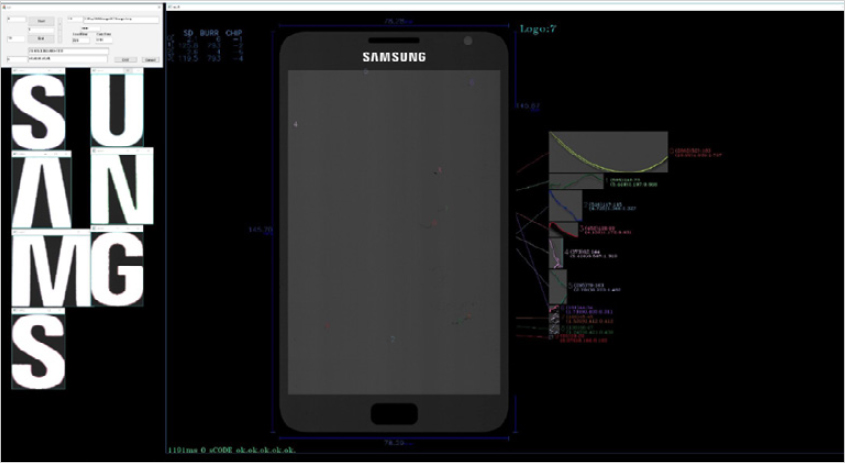

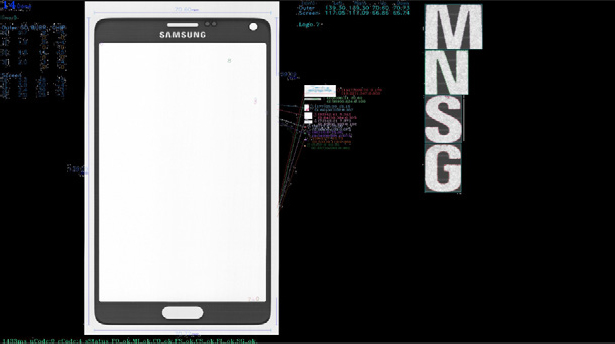

검사 예시
